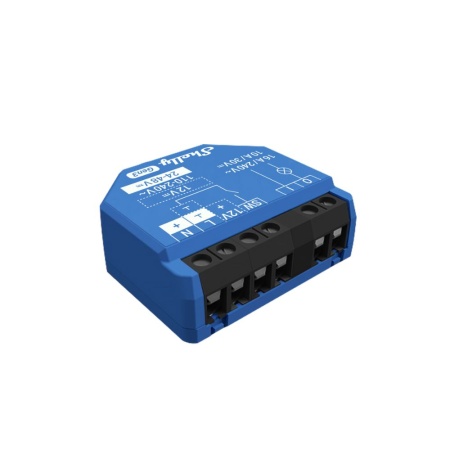

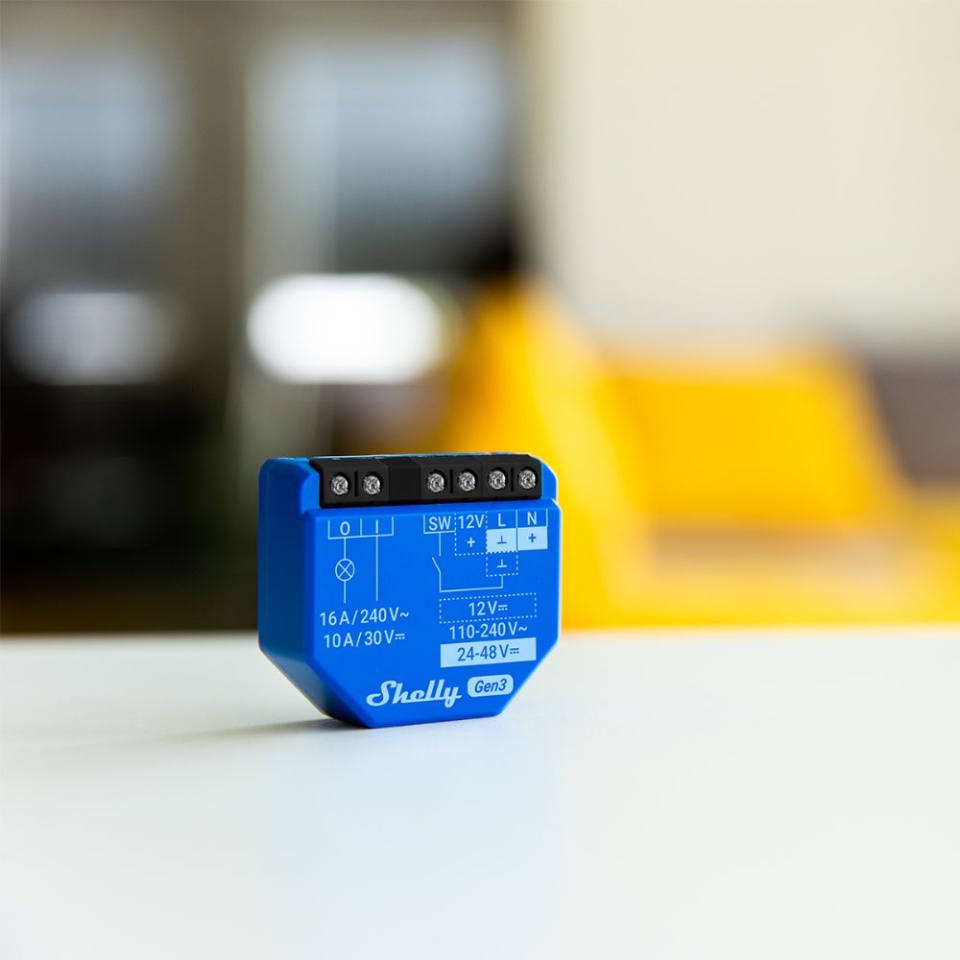

Shelly 1 GEN3 single channel Wi-Fi smart relay module (16A)

Περιγραφή

Shelly 1 GEN3 este noua versiune imbunatatita a modulului de releu inteligent cu circuit unic de la Shelly, Shelly PLUS 1 (Gen2) . La fel ca versiunea anterioara Shelly Plus 1 (Gen2), iesirea Shelly 1 GEN3 este independenta de alimentarea releului , deci accepta si comutarea cu contact uscat fara tensiune. Nu este inclusa nicio functie de masurare a consumului.

(Daca aveti nevoie de un releu contorizat cu 1 circuit, alegeti releul inteligent Shelly 1PM GEN3 .)

Ca toate celelalte produse Shelly, se conecteaza direct la routerul Wi-Fi, deci nu este necesar un hub local sau un gateway (bridge) pentru a-l controla. Poate fi instalat ca dispozitiv independent pentru a automatiza luminile sau alte dispozitive electrice.

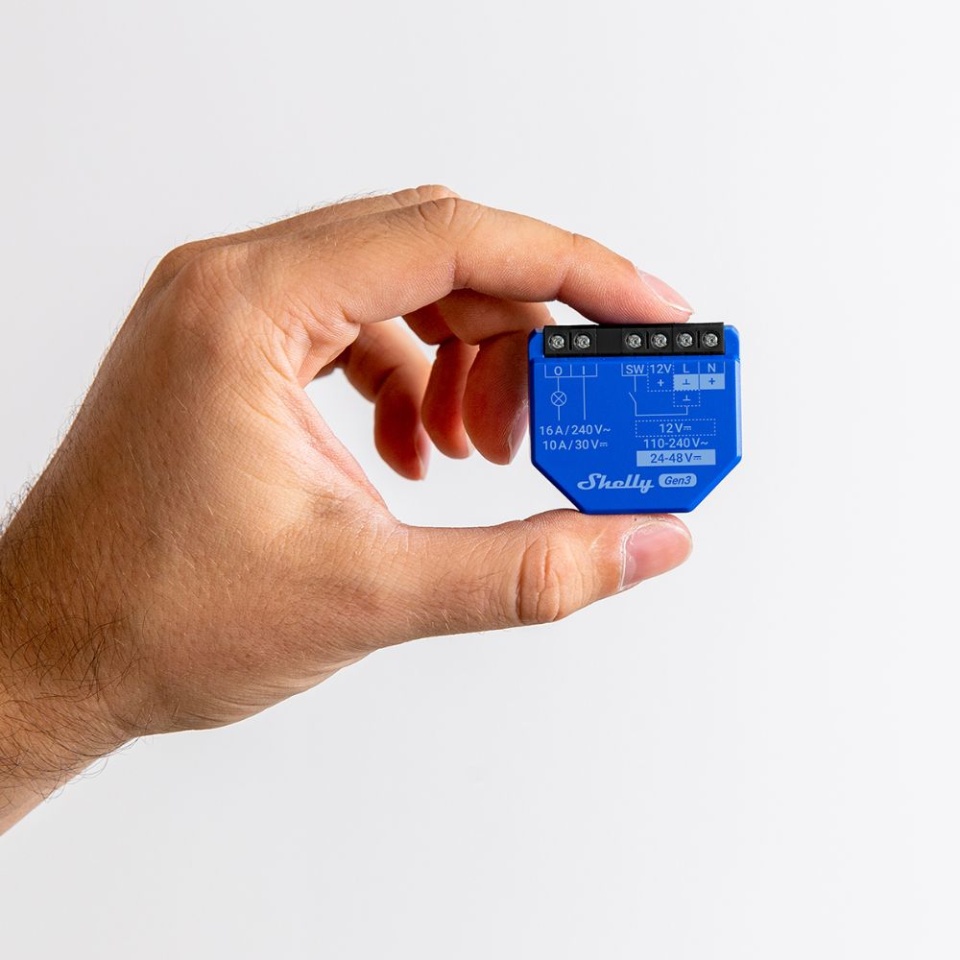

Este unul dintre cele mai mici dispozitive Wi-Fi pentru controlul inteligent al intrerupatoarelor de perete sau al prizelor. Dimensiunile sale compacte permit instalarea in spatele unui intrerupator standard, a unei prize intr-o doza de perete sau a unei cutii de jonctiune electrica, ca solutie de modernizare.

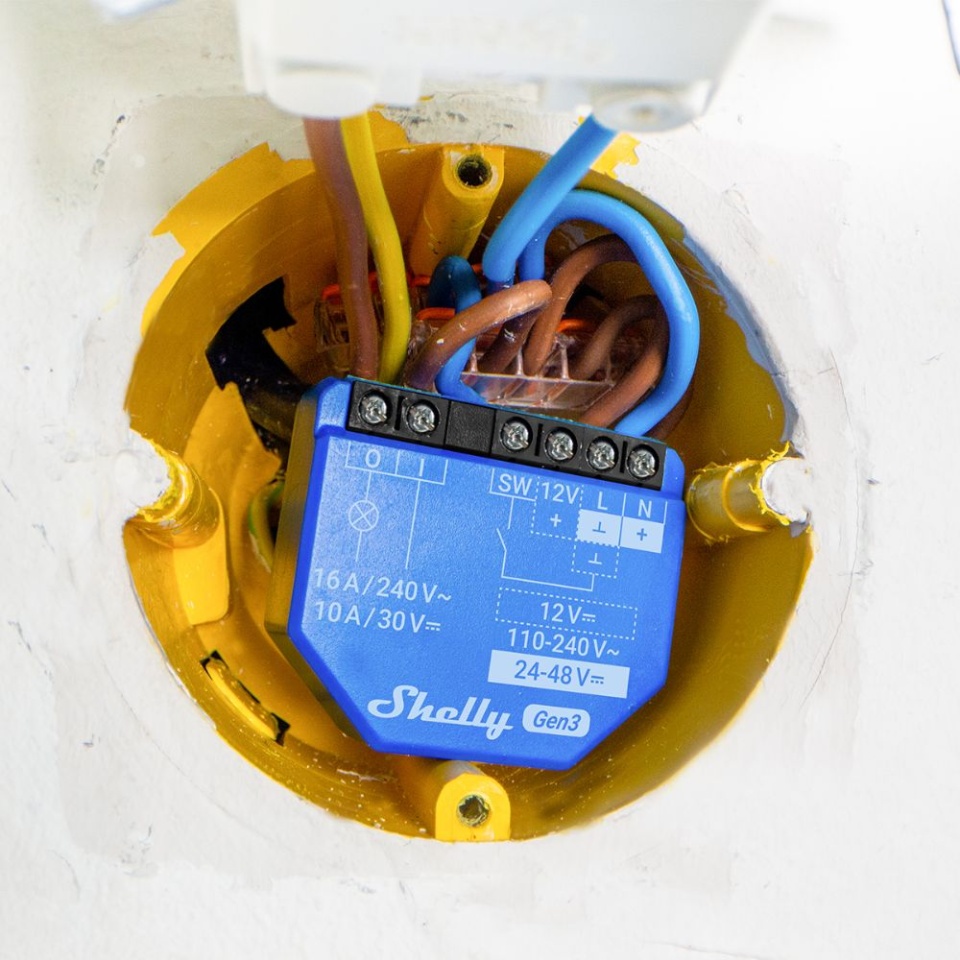

Instalat in spatele intrerupatoarelor sau prizelor existente intr-o priza de perete, Shelly 1 GEN3 va permite sa controlati de la distanta iluminatul sau alte sarcini si sa urmariti starea lor pornit/oprit, pastrand in acelasi timp intrerupatoarele sau prizele existente, fiind ideal pentru controlul inteligent la modernizare. Shelly 1 GEN3 este utilizat pe scara larga in spatele intrerupatoarelor si prizelor cu un singur buton pentru a le controla, iar puterea sa maxima de 16A il face potrivit pentru controlul prizelor.

Releul Shelly 1 GEN3, la fel ca alte relee inteligente Shelly mici, include o intrare pentru comutator, ceea ce inseamna ca, atunci cand este instalat in spatele intrerupatoarelor, puteti utiliza in continuare intrerupatorul de perete pentru a comuta lampa (sau alt consumator) si pentru a comuta de la distanta lampa controlata sau alt dispozitiv prin WiFi, fiind disponibile si o gama de temporizatoare. Exista, de asemenea, optiunea de a dezactiva comutatorul in aplicatia Shelly - utila pentru copiii mici in unele camere - cu aceste setari, releul poate fi controlat doar din aplicatie.

Releul este compatibil nu doar cu intrerupatoare basculante, ci si cu intrerupatoare basculante si cu buton. Poate fi utilizat si impreuna cu intrerupatoare cu 2 si 3 cai.

Cu functia de oprire automata, poate fi setat si in modul de comutare momentana.

Iesirea releului Shelly 1 GEN3 este independenta de sursa de alimentare (110V-240V AC / 12V DC / 24V-48V DC), deci accepta atat comutare cu contact umed (pana la 16A AC), cat si comutare fara tensiune (contact uscat). Prin urmare, este popular si pentru aplicatii in care este necesara comutarea cu contact uscat, cum ar fi usile de garaj, motoarele de deschidere a portilor etc. De asemenea, este capabil sa commute 12V sau 24V utilizate in sistemele de turnare.

Shelly PLUS 1 GEN3 este potrivit si pentru controlul portilor motorizate si al usilor de garaj, deoarece este potrivit si pentru comutarea prin impulsuri fara tensiune. Atunci cand este utilizat in combinatie cu Shelly Plus Add-on si un senzor magnetic de deschidere a usii , puteti vedea si starea inchisa/deschisa a portii in aplicatie.

Important: firul de faza al sursei de alimentare si firul de faza de la intrarea comutatorului trebuie sa apartina aceleiasi faze, deoarece Shelly 1 GEN3 nu este potrivit pentru functionarea multifazica!

DIMENSIUNEA DISPOZITIVULUI, ADAPTOR DIN-RAIL:

Shelly 1 GEN3 are aceleasi dimensiuni ca si predecesorul sau, astfel incat adaptoarele DIN standard pot fi utilizate cu releele GEN3. De asemenea, include scheme de conectare pentru o cablare usoara si clara.

IMPREUNARE BLUETOOTH:

Imperecherea necesita noua aplicatie Shelly Cloud, care nu este compatibila cu vechea aplicatie Shelly Cloud. Imperecherea se face cu aceeasi viteza ca la Shelly Plus 1 datorita cipului Bluetooth incorporat.

PROCESOR MAI PUTERNIC, MAI MULTE CARACTERISTICI:

Procesorul ESP32 din Shelly Plus 1 a fost inlocuit de procesorul ESP-Shelly-C38F din produsele GEN3, care dispune de un procesor si mai rapid si mai puternic si de dublul celor 8 MB de memorie, oferind functii imbunatatite si o functionare mai rapida decat linia de produse PLUS.

PROTECTIE LA SUPRAINCALZIRE:

Shelly Plus 1 este echipat cu protectie la supraincalzire, asigurand o functionare si mai sigura in spatii mici cu prize de perete.

CARACTERISTICI SHELLY GEN3:

Produs:

• Accepta webhook-uri HTTP/HTTPS , facilitand conectarea, notificarea sau controlul produselor compatibile sau al altor sisteme de automatizare din produsele Shelly Plus
• La fel ca dispozitivele Shelly Plus, suport pentru rasarit/apus temporizat pornit/oprit, acum cu un decalaj de +/-23 de ore
• Capacitatea de a gestiona pana la 20 de cronometre (stocate pe dispozitiv, inclusiv offline)
• Accepta scripturi mjS , permitand clientilor sa isi creeze propriile functii si caracteristici! Dispozitivele Shelly GEN3 permit executarea mai multor scripturi simultan, in functie de diferiti factori declansatori, cum ar fi starea intrarilor/iesirilor, datele senzorilor sau solicitarile WLAN.
• GEN3 accepta componente virtuale, astfel incat puteti crea functii suplimentare si modifica aceste valori sau stari din sisteme externe folosind comenzi HTTP
• De asemenea, poate indeplini functionalitatea de gateway Bluetooth, iar dispozitivele GEN3 pot chiar comunica cu senzorii si telecomenzile Shelly BLU prin conexiune locala la cloud, permitand conectarea pe o singura retea intre dispozitivele GEN3 si BLU.



Sincronizare:

• Timpul de pornire/oprire poate fi setat pentru zilele saptamanii
• Accepta atat ora de rasarit, cat si cea de apus (nu doar ora exacta, ci si ora de apus + 5 ore).
• Accepta atat oprirea automata, cat si pornirea automata, adica pornirea/oprirea dupa un timp fix de pornire sau oprire.



Moduri acceptate:

• Mod cloud : intr-un astfel de caz, dispozitivul se conecteaza la aplicatia gratuita Shelly Cloud, care poate fi utilizata pentru a controla dispozitivele din aplicatia pentru smartphone Shelly Cloud (disponibila pentru iOS si Android) sau de pe https://home.shelly.cloud/; sau
• Alegeti modul LAN (Local Area Network) , caz in care dispozitivele pot fi controlate doar de la dispozitivele conectate la reteaua locala;
• Alternativ, putem opera dispozitivul (in loc de modul client Wi-Fi) in modul Punct de acces WiFi  (de exemplu, daca nu exista o retea WiFi permanenta la locul de instalare), caz in care puteti conecta un telefon mobil sau un laptop direct la reteaua Punct de acces Wi-Fi si puteti controla dispozitivul printr-o interfata web locala a dispozitivului.



In modul Cloud, dispozitivele Shelly se pot controla reciproc folosind scenele  Shelly Cloud (de exemplu, un releu Shelly instalat in spatele unui intrerupator poate porni/opri un alt releu Shelly in spatele unei prize) si il poate porni/opri.

De asemenea, este posibila controlul reciproc direct cu comenzi HTTP (DDD, Direct Device-to-Device), chiar si fara a utiliza Shelly Cloud, in modul LAN, atunci cand se utilizeaza adrese IP fixe. Astfel, dispozitivele Shelly se pot opri/porni reciproc in reteaua locala sau prin deconectarea de la internet, utilizand Actiunile  (apeluri HTTP) care pot fi configurate in aplicatia Shelly.

Integrari:

Chiar si cu firmware-ul din fabrica, Shelly este unul dintre cele mai usor de integrat dispozitive inteligente de pe piata. Accepta MQTT si control prin API-ul REST. Compatibil cu Google Home, Amazon Echo si controlul vocal Yandey Alice. Spre deosebire de Shelly 1, Shelly Plus 1 si GEN3 accepta simultan atat control Cloud, cat si MQTT.

Multe dispozitive Shelly sunt deja integrate cu platforma SmartThings prin intermediul Shelly Cloud.

In plus, firmware-ul din fabrica este compatibil si cu o serie de alte sisteme open source si de alta natura:

• MQTT
• HomeSeer
• ioBroker
• Asistent la domiciliu
• openHAB
• Domoticz
• SYMCAN
• Nymea
• Hubitat
• Hoobs
• API-ul REST



Instalare:

• De obicei, se potriveste in doze de perete de dimensiuni standard, in spatele intrerupatoarelor si prizelor.
• Cu adaptor pentru sina DIN (produs separat).
• Compatibil cu extensia Shelly Plus.



Alti parametri tehnici:

Alimentare: 110-240V AC (±10%) si 24V-48V DC, 12V DC stabilizat

Putere maxima: 3500W / 16A (CA), 10A (CC)

Ca si alte relee inteligente, Shelly 1 Gen3 necesita atat fire de faza, cat si fire neutre.
